Übersicht
Meskernel LDL-10 ist ein industrieller Distanzsensor und Lasersensor-Modul, das für präzise Lasermessungen entwickelt wurde. Es bietet eine Genauigkeit von ±1mm mit einem sichtbaren 635nm roten Laser und unterstützt kontinuierliche Messungen. Das Modul bietet mehrere maximale Reichweitenvarianten (0,03–5/10/20/40 Meter), was es für verschiedene Aufgaben in der industriellen Automatisierung und Robotik geeignet macht.
Hauptmerkmale
- ±1mm Präzision bei der Laserdistanzmessung
- Sichtbarer 635nm roter Laser, Klasse 2, weniger als 1mw
- Kontinuierliche Messung: JA; typische Frequenz 3Hz
- Messzeit: 0,35–4 Sekunden
- Mehrere Kommunikationsschnittstellen: TTL, RS232, RS485, Bluetooth (USB in der Beschreibung erwähnt)
- Kompaktes Modul: 41*17*7mm; Gewicht 4g
- Maßeinheiten: Meter/Zoll/Fuß
- Betriebstemperatur: 0–40℃; Lagerung: -25–60℃
- Versorgungsspannung: DC 2.0–3.3V; DC 2.5–3.3V (Modulvariante); Stromversorgung: 100mA
- Material: ABS+PCB; Farbe: grün+schwarz
- Fabrik-Anpassung verfügbar: OEM/ODM/OBM
Technische Daten
| Markenname | Meskernel |
| Modellnummer | LDL-10 H231129 |
| Genauigkeit | ±1mm |
| Messdistanz | 0,03–5/10/20/40 Meter |
| Messzeit | 0.35–4 Sekunden |
| Kontinuierliche Messung | JA |
| Frequenz (Hz) | 3Hz |
| Maßeinheiten | Meter/Zoll/Fuß |
| Laserstrahl | 635nm, roter Laser |
| Laserklasse | Klasse 2 |
| Leistung – Max | weniger als 1mw |
| Spannung (V) | DC 2.0–3.3V; DC 2.5–3.3V |
| Aktuell – Versorgung | 100mA |
| Schnittstelle | TTL/RS485/RS232/Bluetooth |

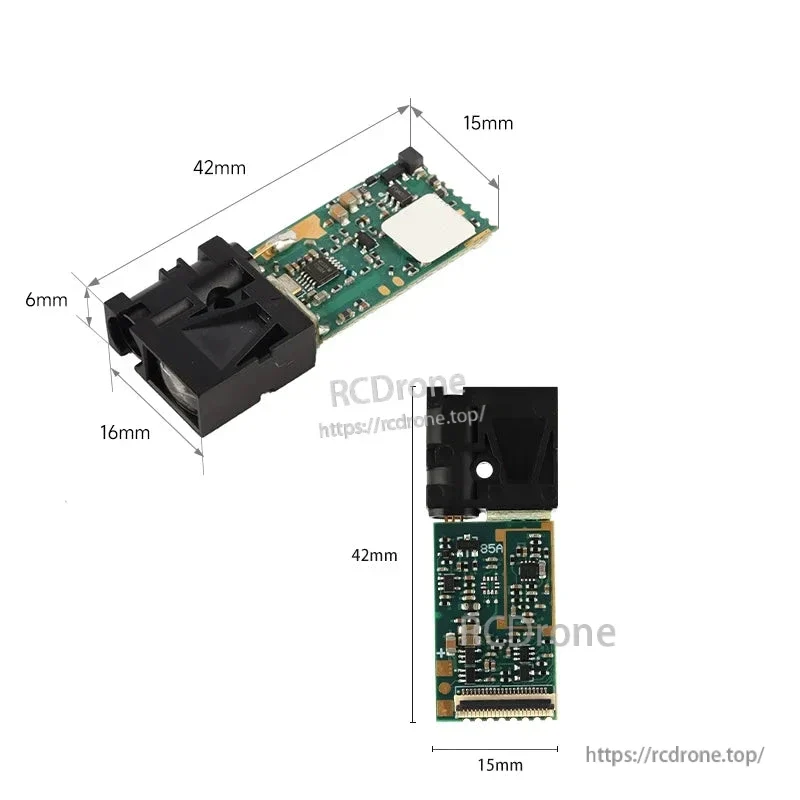

| Größe (mm) | 41*17*7mm |
| Gewicht | 4g |
| Farbe | grün+schwarz |
| Material | ABS+PCB |
| Betriebstemperatur (℃) | 0–40℃ |
| Lagertemperatur (℃) | -25–60℃ |
| Typ | Sonstiges |
| Herkunft | Festlandchina |
| Ursprungsort | Sichuan, China |
| Benutzerdefinierte Unterstützung | OEM, ODM, OBM |
| Ist angepasst | Ja |
| Garantie | 1 Jahr |
Anwendungen
Industrielle Automatisierung
Füllstandsmessung für gelagerte Materialien; unterstützt das Bestandsmanagement sowie die Steuerung von Befüllung und Entleerung.
Transfergurt
Misst Abstände zwischen Objekten auf Fördersystemen zur Positionierung und Ausrichtung.
Ingenieurvermessung
Entfernungsmessung für Kartierung, Bauplanung und Geländemodellierung.
Intelligente Logistik
Leitet automatisierte Systeme für Navigation, Sortierung und Lagerverwaltung.
Speicher und Lager
Überwacht Materialstände, um eine effiziente Bestandskontrolle zu ermöglichen.
Robotersauger
Misst den Abstand zu Hindernissen, um eine intelligente Vermeidung in Dienstanwendungen zu erreichen.
Details
Laser-Höhensensor kompatibel mit Arduino, Raspberry Pi, MCU, serielle Ports
Meskernel LDL-10 Laser-Höhensensor-Schnittstelle zeigt Echtzeit-Abstandsmessungen, serielle Einstellungen, Datenprotokolle und Modulstatus an.Die Funktionen umfassen automatische Messung, Datenspeicherung und Konfiguration der seriellen Kommunikation für präzise Reichweitenmessungen von bis zu 10 Metern.
Der Laser-Entfernungsmesser verbindet sich über UART, wird mit +3,3V betrieben und verwendet GPIO-Steuerung sowie Pull-Up-Widerstände für eine stabile Kommunikation. (24 Wörter)
